YCS Mr.Yang 85 Ultra, cep telefonu anakart tamiri ve profesyonel mikro lehimleme işlemleri için geliştirilmiş trinoküler stereo mikroskoptur. Geniş görüş alanı, sürekli zoom sistemi ve kamera bağlantısı sayesinde hem doğrudan gözlem hem de uyumlu bir mikroskop kamerasıyla monitör üzerinden çalışma imkânı sunar.

6.3X–68X Sürekli Zoom

YCS Mr.Yang 85 Ultra, 6.3X ile 68X arasında sürekli büyütme sağlayan optik sisteme sahiptir. Teknisyen, genel anakart incelemesinden küçük SMD bileşenlerin, entegre bacaklarının ve lehim bağlantılarının kontrolüne kadar farklı işlemler için büyütme oranını kademesiz olarak ayarlayabilir.

Geniş büyütme aralığı aşağıdaki servis işlemlerinde kontrollü görüntüleme sağlar:

• Cep telefonu anakart arıza tespiti
• SMD komponent kontrolü ve değişimi
• CPU, NAND, UFS, eMMC ve BGA entegre işlemleri
• Entegre sökme, takma ve reballing uygulamaları
• Kopuk anakart yollarını tespit etme ve onarma
• Jumper ve yol teli çekme
• Lehim bağlantılarını kontrol etme
• Şarj soketi ve anakart konnektörü tamiri
• Kısa devre ve sıvı teması incelemesi
• Entegre altı lehim yapısını kontrol etme

Trinoküler Kamera Çıkışı

Trinoküler kafa yapısında iki adet gözlem oküleriyle birlikte ayrı bir kamera bağlantı kanalı bulunur. Uyumlu mikroskop kamerası bağlandığında yapılan işlemler bilgisayar veya monitör ekranına aktarılabilir.

Kamera bağlantısının sağladığı avantajlar:

• Tamir işlemlerini monitörden takip etme
• Servis işlemlerini fotoğraf veya video olarak kaydetme
• Teknik eğitim ve uygulama videosu hazırlama
• Müşteriye arızalı bölgeyi görüntülü olarak gösterme
• Tamir öncesi ve sonrası anakart görüntülerini arşivleme

0.4X CTV Kamera Adaptörü

Set içerisinde bulunan 0.4X CTV adaptörü, uyumlu mikroskop kameralarının trinoküler kamera çıkışına bağlanması için kullanılır. Adaptör, kamera görüntüsünün çalışma alanına uygun şekilde aktarılmasına yardımcı olur.

Mikroskop kamerası ürün paketine dahil değilse ayrıca satın alınmalıdır. Kamera seçiminde bağlantı yapısı ve sensör uyumluluğu kontrol edilmelidir.

WF10X/23 Geniş Görüş Okülerleri

WF10X/23 okülerler, geniş bir görüş alanı sağlayarak anakartın daha büyük bölümünün aynı anda izlenmesine yardımcı olur. Kauçuk göz koruyucuları, uzun süreli teknik servis çalışmalarında gözlerin oküler üzerinde daha rahat konumlandırılmasını sağlar.

0.7X Yardımcı Lens

0.7X yardımcı objektif lens, çalışma mesafesinin ve görüş alanının GSM anakart tamirine uygun şekilde düzenlenmesine yardımcı olur. Geniş çalışma alanı; sıcak hava kolu, havya, cımbız ve diğer mikro lehimleme ekipmanlarının mikroskop altında daha rahat kullanılmasını sağlar.

LED Halka Işık

LED halka ışık, anakart ve entegre yüzeyini çevresel olarak aydınlatır. Ayarlanabilir ışık seviyesi sayesinde lehim bağlantıları, komponentler, konnektörler ve anakart yolları daha net incelenebilir.

Halka biçimindeki aydınlatma sistemi, çalışma alanındaki sert gölgeleri azaltarak mikroskop görüntüsünün daha dengeli olmasına yardımcı olur.

Sağlam Masa Standı ve Geniş Taban

YCS Mr.Yang 85 Ultra, masa üzerinde dengeli kullanım sağlayan sağlam metal stand ve geniş taban yapısına sahiptir. Mikroskop kafasının yüksekliği ve konumu yapılacak işleme göre ayarlanabilir.

Dengeli stand yapısı aşağıdaki işlemlerde görüntünün sabit kalmasına yardımcı olur:

• Uzun süreli mikro lehimleme
• BGA entegre sökme ve takma
• Anakart yol onarımı
• İnce jumper işlemleri
• Lehim bağlantısı kontrolü
• Fotoğraf ve video kaydı

Objektif Koruyucu Cam

Objektif bölümünde kullanılan koruyucu cam; lehim dumanı, flux sıçraması, toz ve işlem kalıntılarının mikroskop optiğine doğrudan ulaşmasını azaltmaya yardımcı olur. Koruyucu camın düzenli olarak temizlenmesi, görüntü kalitesinin korunması açısından önemlidir.

Teknik Özellikler

• Marka: YCS / Mr.Yang
• Model: 85 Ultra
• Mikroskop türü: Trinoküler stereo mikroskop
• Büyütme aralığı: 6.3X–68X
• Zoom sistemi: Sürekli zoom
• Oküler: WF10X/23 geniş görüş
• Yardımcı objektif lens: 0.7X
• Kamera adaptörü: 0.4X CTV
• Kamera bağlantısı: Trinoküler üst çıkış
• Aydınlatma: Ayarlanabilir LED halka ışık
• Stand tipi: Masaüstü metal stand
• Kullanım alanı: GSM anakart tamiri ve mikro lehimleme

Kullanım Alanları

• iPhone anakart tamiri
• Samsung ve diğer Android anakart tamiri
• CPU, NAND, UFS ve eMMC değişimi
• BGA reballing işlemleri
• Şarj ve güç entegresi değişimi
• Wi-Fi, RF, ses ve görüntü entegresi onarımı
• Şarj soketi ve konnektör tamiri
• Anakart yol onarımı
• SMD komponent değişimi
• Arıza tespiti ve lehim kontrolü

Paket İçeriği

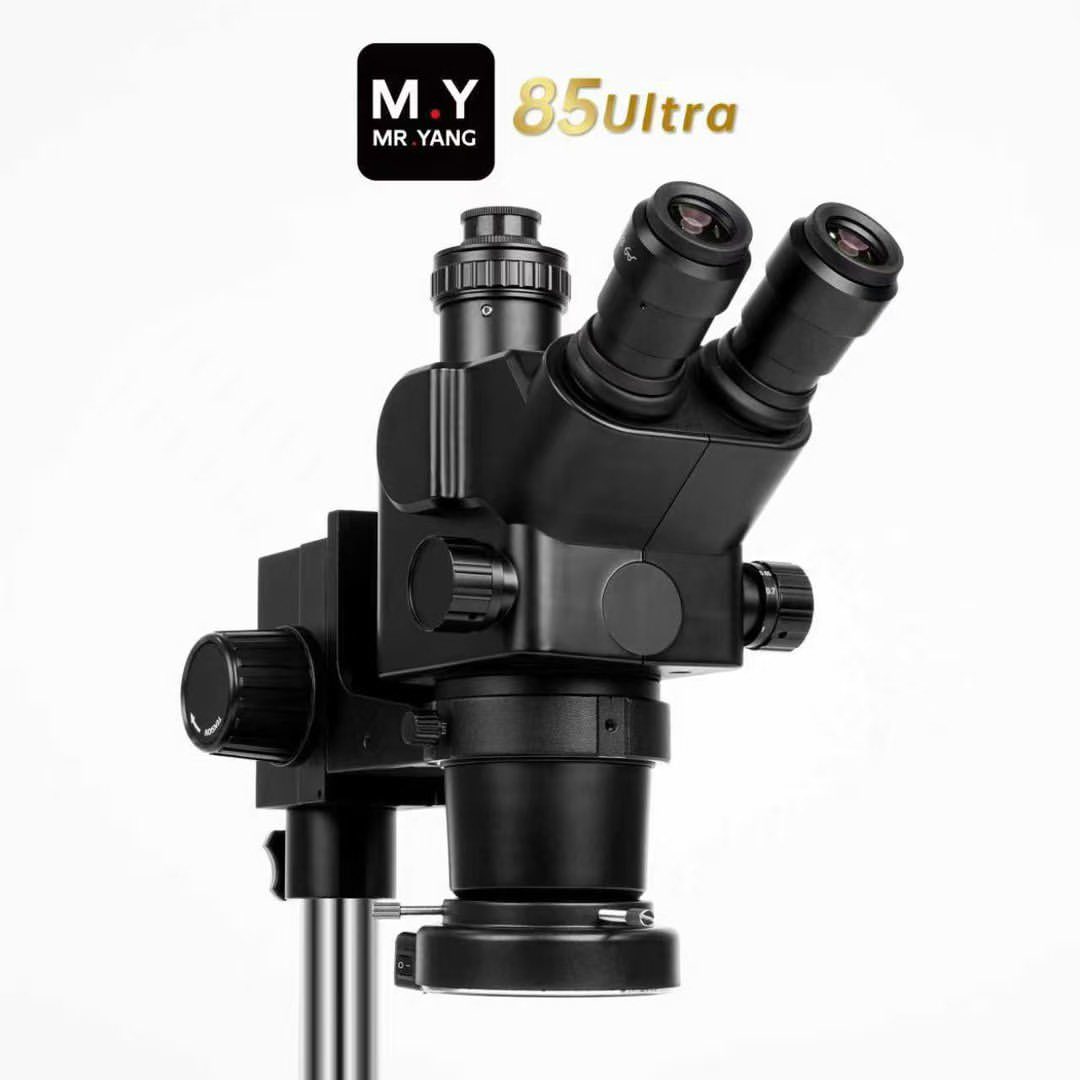

• YCS Mr.Yang 85 Ultra trinoküler mikroskop kafası
• WF10X/23 geniş görüş okülerleri
• 0.7X yardımcı objektif lens
• 0.4X CTV kamera adaptörü
• LED halka ışık
• Objektif koruyucu cam
• Metal masa standı ve tabanı
• Montaj parçaları

Paket içeriği üretim serisine ve satın alınan sete göre değişebileceğinden sipariş öncesinde ürün görselleri ve paket içeriği kontrol edilmelidir. Mikroskop kamerasının pakete dahil olup olmadığı ayrıca teyit edilmelidir.

Birlikte Kullanılabilecek Ürünler

• OSS TEAM T210 Lehimleme İstasyonu
• Quick 861DW Sıcak Hava İstasyonu
• YCS 2S Chip Heating Platform
• AMAOE M50 Flux Paste
