Entegre Kalıplama Nasıl Yapılır? Ustalar Ne Diyor, Nelere Dikkat Ediyor?

Telefon tamirinde en çok karşılaşılan arızalardan biri, anakart üzerindeki bir entegrenin (CPU, eMMC, wifi/bluetooth modülü, güç IC'si gibi) lehim bağlantılarının bozulmasıdır. Şarj almayan, wifi'ye bağlanmayan, açılmayan ya da bootloop'a giren cihazların çoğunda sorun, ekrana veya bataryaya değil doğrudan bu küçük entegrelerin altındaki lehim topu dizilimine dayanır. İşte tam bu noktada devreye "entegre kalıplama" girer.

Entegre Kalıplama Nedir, Neden Yapılır?

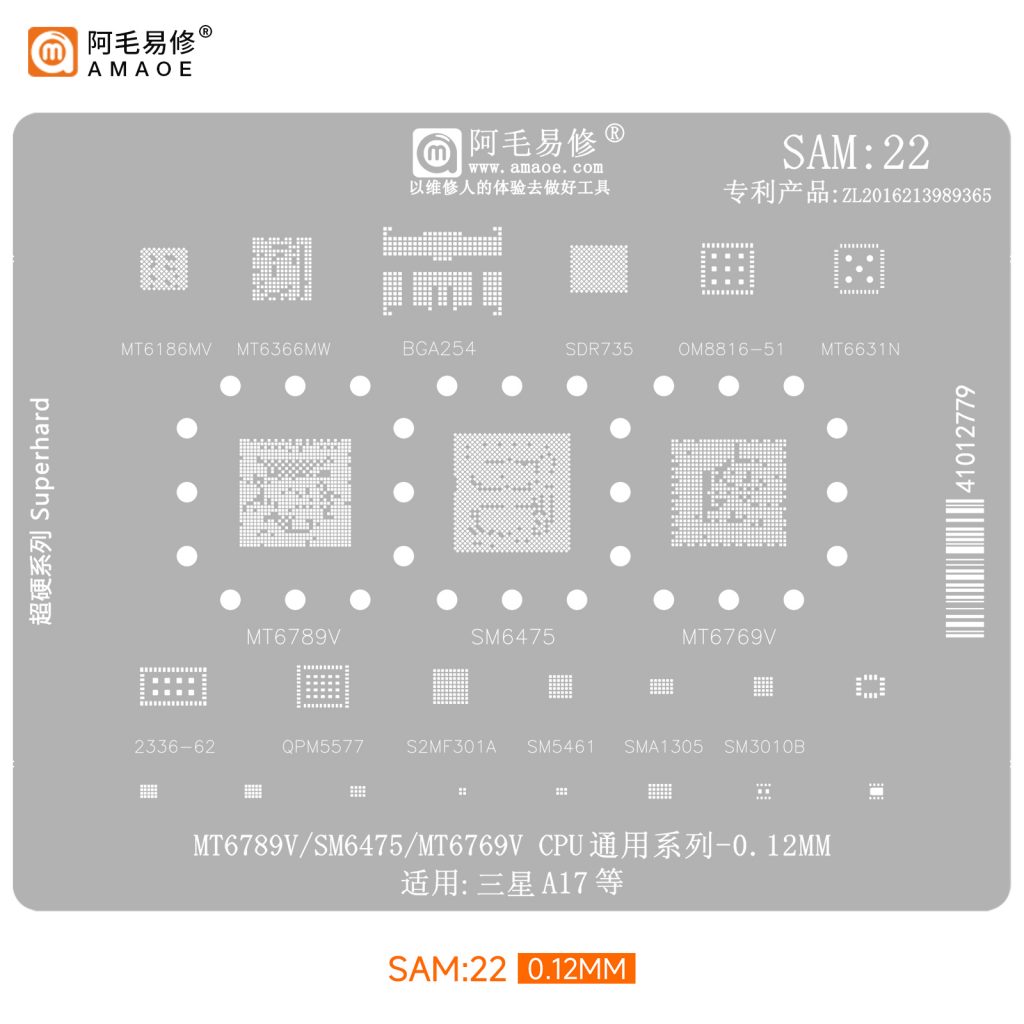

Ustalar arasında sıkça karıştırılan bir soru var: kalıplama, entegreyi tamir mi ediyor yoksa değiştirmiş mi oluyoruz? Aslında ikisi de değil, üçüncü bir işlem: entegrenin kendisi sağlamsa ama altındaki lehim topları (BGA) zamanla bozulmuş, eğilmiş ya da bir kısmı kopmuşsa; entegre anakarttan sökülüyor, altı temizleniyor ve uygun kalıp (stencil) yardımıyla üzerine yeniden, düzgün ve eksiksiz bir lehim topu dizisi oluşturuluyor. Bu sayede entegre anakarta tekrar tam oturarak eski işlevine dönüyor.

Süreç Adım Adım Nasıl İşliyor?

Deneyimli ustaların anlattığı sıra genelde şöyle: önce arızalı entegre mikroskop altında tespit edilip anakarttan sökülür. Ardından hem anakart üzerindeki hem entegrenin altındaki eski lehim kalıntıları lehim toplama teli ve flux yardımıyla temizlenir — bu temizlik adımı, entegrenin sonradan anakarta "tam oturması" için kritik kabul ediliyor. Temizlik bittikten sonra entegrenin ayak dizilimine birebir uyan kalıp hizalanır, üzerine flux sürülür ve sıcak hava ile ısıtılır. Isı yeterli seviyeye ulaştığında lehim topları eriyip kalıptaki deliklere yerleşir; kalıp kaldırıldığında entegrenin altında düzgün, eşit boyutlu yeni bir top dizisi kalmış olur. Son adımda entegre, tekrar anakarttaki yerine hizalanıp lehimlenir.

Isı ve Hava Akımı Konusunda Usta Tavsiyeleri

Tecrübeli ustaların üzerinde en çok durduğu nokta ısı kontrolü. Sıcak hava istasyonunun ekranında görünen derece ile uçtan gerçekte çıkan hava sıcaklığı her zaman birebir aynı olmayabiliyor; bu yüzden cihazın kendi kalibrasyonunu tanımadan çalışmanın yanıltıcı olabileceği vurgulanıyor. Genel pratikte kalıplama işlemi genellikle 300-360°C aralığında, düşük ve kontrollü bir hava akımıyla yapılıyor; çok güçlü rüzgar verilirse eriyen lehim topları etraftaki komponentlere sıçrayabiliyor. Bu riski azaltmak için bazı ustalar entegrenin etrafına geçici bir bariyer oluşturarak hava akımını sınırlıyor. İnce uçlu nozullar, ısıyı daha dar bir alana yönlendirdiği için kalıplama işleminde kalın uçlara göre daha hassas sonuç veriyor.

Chip Kodunu Okuyarak Arıza Tespiti

Piyasada binlerce farklı entegre kodu olduğu için hangi entegrenin hangi işlevi gördüğünü ezbere bilmek mümkün değil. Deneyimli ustaların kullandığı pratik yöntem şu: entegrenin üzerinde yazan kodu okuyup arama motoruna yazmak, yanına "arıza" ya da ilgili şikayeti (wifi, şarj, ses vb.) ekleyerek aratmak. Bu yöntemle, örneğin bir güç IC kodunun hangi model telefonlarda kullanıldığı ve o entegrenin arızalanınca hangi belirtileri verdiği hızla tespit edilebiliyor.

Kullanılan Ekipmanlar

Entegre kalıplama, tek bir alet değil bir ekipman zincirinin uyumlu çalışmasını gerektiriyor: arıza tespiti ve hizalama için trinoküler mikroskop, anakartı sabit tutmak için bord tutucu, lehim eritme ve kalıba oturtma için sıcak hava istasyonu, eski lehimi temizlemek için lehim toplama teli, entegrenin ayaklarına yapışmasını sağlamak için flux, ve entegrenin model/chip koduna uygun kalıp (stencil). Bu ekipmanlardan herhangi biri eksik ya da kalitesiz olduğunda süreç zorlaşıyor; özellikle flux'un zamanla katılaşması ya da kalıbın entegre modeliyle tam eşleşmemesi en sık karşılaşılan pratik sorunlar arasında.

Sonuç: Zor Değil, Tecrübe İşi

Entegre kalıplama ilk bakışta karmaşık görünse de, deneyimli ustaların ortak görüşü net: doğru ekipmanla ve sabırla yapılan bir antrenman meselesi. İlk denemede lehim topları düzensiz çıkabilir, bu normal karşılanıyor — temizlenip flux tazelenerek işlem tekrarlanabiliyor.
